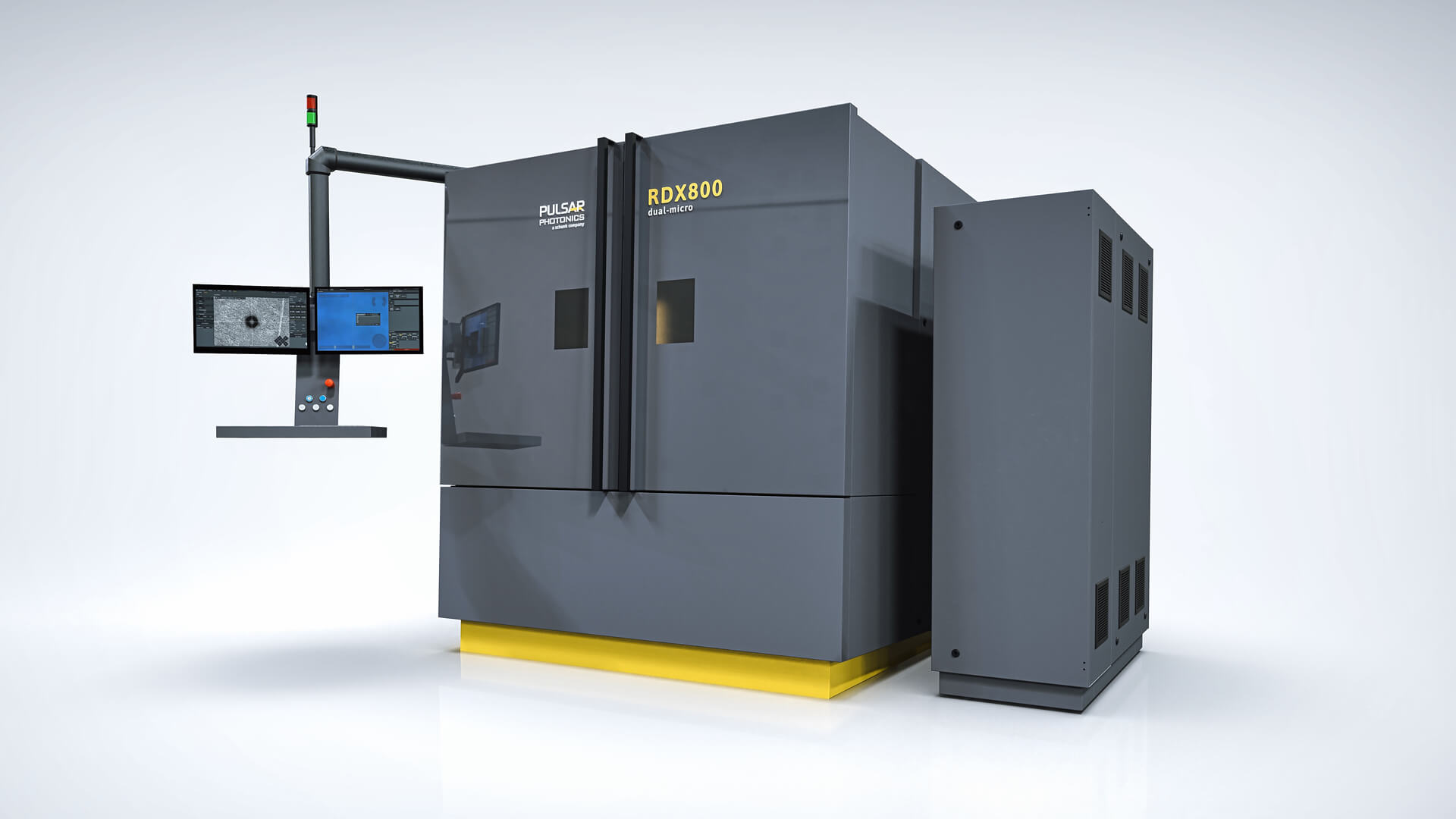

Lasermaschine RDX 800

Das FLEXIBLE Laserbearbeitungszentrum
Modular & Leistungsstark

Mehrstufige Laserbearbeitung mit bis zu zwei Prozessköpfen

Bearbeitungsbereich bis zu
1000 mm x 400 mm x 250 mm

Automatisierungsgrad der Anlage erweiterbar.
Von manuell bis zu vollautomatisch.

RDX 800 MASCHINE für die Industrielle, leistungsstarke & komplexe fertigung

Die Lasermaschine RDX 800 ist eine Weiterentwicklung der RDX-Reihe von Pulsar Photonics, die insbesondere für die Laserbearbeitung mit mehreren Prozessköpfen in einer Anlage konzipiert wurde. Die Maschine bietet Bauraum für die Integration großformatiger leistungsstarker Laserquellen.

Sie verfügt über zwei Arbeitsstationen und lange Achswege für den Einsatz von Vorrichtungen, Strahlformungssystemen, Messmitteln und Automationslösungen.

Die RDX800 ist leistungsstark in der
Wiederholfertigung von Bauteilvarianten und
und bereits ideal auf den Wechsel von der
manuellen Wiederholfertigung zur
automatischen Produktion vorbereitet. Für die
reduzierte Maschinen-Bedienung können
mehrstufige Prozessabläufe und
Einstellparameter als komplexe Rezepte auf
Knopfdruck gesichert ausgeführt werden.

Die RDX800 wird zur seriellen Fertigung kleinformatiger Bauteile, z.B. in der Batch-Fertigung von Sensoren eingesetzt. Der große Verfahrbereich und die integrierte Messtechnik erlauben dabei die automatische Erkennung und produktive automatische Bearbeitung in einer Aufspannung. Für die 2.5D-Rohrbearbeitung bzw. die angestellte Bearbeitung wird das XY-Achssystem um eine präzise Dreh- und Schwenkeinheit (AB-Achse) erweitert.

Die Werkzeugmaschine der Baureihe RDX 800 adressiert somit anspruchsvolle Anwender aus der aus der industriellen Einzelteil- und Kleinserienfertigung.

Bildergalerie

Maschinendaten & Konfigurator

Konfigurator

*“ zeigt erforderliche Felder an

Schritt 1 von 8 - Basiskonfiguration

RDX800
Basismaschine RDX800*

Die Basismaschine RDX800 besteht aus folgenden Komponenten, die den Minimalumfang einer Lasermaschine umfasst:

  • Maschinengestell
    • Tragende Stahl-Schweißkonstruktion
    • Maschinenbett aus Naturstein
    • Pulverbeschichtete Stahlblechverkleidung
  • Kartesisches Achssystem XYZ
    • Verfahrbereich: 1000mm ×400mm XY, 2 x 400mm Z1 Z2, Genauigkeit <2.5μm
    • Geschwindigkeit <500mm/s,  erweiterbar um AB Drehschwenkeinheit
  • Schaltschrank mit Maschinensteuerung
  • Bedienterminal (stand-alone oder an Maschinenarm hängend)
  • Notaus-System für Laser Klasse 1
  • Innenraumkamera für Remote Support

Typ. Spezifikationen:

  • Aufstellbereich: typ. 5000mm x 4.000mm
  • Gesamtgewicht: typ. < 4.500 kg
